タンポグラフィー機で印刷パラメータを設定するにはどうすればよいですか?

タンポグラフィー機での印刷パラメータの設定は、印刷結果の品質と効率に直接影響を与える重要なプロセスです。タンポグラフィー機械の信頼できるサプライヤーとして、私はこれらのパラメーターを正しく取得することの重要性を理解しています。このブログでは、タンポグラフィー機で印刷パラメータを設定するための重要な手順と考慮事項について説明します。

タンポグラフィーの基本を理解する

タンポグラフィーはパッド印刷とも呼ばれ、2D 画像を 3D オブジェクトに転写できる印刷プロセスです。シリコンパッドを使用してエッチングプレートからインクを拾い、基板の表面に転写します。このプロセスは、凹凸のある表面にも印刷できるため、自動車、エレクトロニクス、医療などのさまざまな業界で広く使用されています。

印刷パラメータを設定する前に、タンポグラフィー機械のコンポーネントを明確に理解することが重要です。主なコンポーネントには、インク カップ、エッチング プレート、シリコン パッド、基板ホルダーが含まれます。各コンポーネントは印刷プロセスにおいて重要な役割を果たしており、高品質の印刷を実現するにはそれらが適切に機能することが必要です。

セットアップ前のチェック

パラメータ設定に入る前に、セットアップ前に徹底的なチェックを行ってください。機械に目に見える損傷や磨耗がないか点検します。インク カップ内のインク レベルをチェックし、インクの粘度が適切であることを確認します。エッチングされたプレートは清潔で、破片や乾燥したインクが付着していない必要があります。シリコンパッドも切り傷や変形がなく、良好な状態である必要があります。

主な印刷パラメータとその設定方法

1. パッドの圧力

パッド圧力はタンポグラフィーにおいて最も重要なパラメータの 1 つです。インクがパッドから素材にどれだけうまく転写されるかが決まります。圧力が低すぎると、インクが完全に転写されず、かすれたり不完全な印刷が発生する可能性があります。一方、圧力が高すぎるとパッドが変形し、印刷がぼやけたり歪んだりする可能性があります。

パッド圧力を設定するには、適度な圧力から始めて、印刷品質に基づいて微調整します。圧力計を使用すると、圧力を正確に測定できます。ほとんどの用途には、0.5 ～ 2 bar の圧力範囲が適しています。ただし、これは素材の種類や使用するインクによって異なる場合があります。

2. パッドの速度

パッド速度とは、印刷プロセス中にシリコン パッドが移動する速度を指します。パッド速度を速くすると生産速度が向上しますが、インク転写の品質にも影響が出る可能性があります。パッドの動きが速すぎると、インクが素材に適切に付着するのに十分な時間が得られない可能性があります。

パッドの速度を設定するには、最初は低速から開始し、印刷品質を確認しながら徐々に速度を上げてください。ほとんどのアプリケーションでは、50 ～ 150 mm/s の速度が適切な開始点です。インクの粘度や素材の表面特性に基づいて、この速度を調整する必要がある場合があります。

3. インクオープンタイム

インクオープンタイムとは、エッチングプレート上のインクがパッドに取り込まれる前に空気にさらされる時間です。オープンタイムが短すぎると、インクが版上に均一に広がらず、印刷に一貫性がなくなる可能性があるため、このパラメータは非常に重要です。オープンタイムが長すぎるとインクが乾燥して転写しにくくなる場合があります。

理想的なインクオープンタイムは、インクの種類と環境条件によって異なります。一般に、ほとんどのインクには 1 ～ 5 秒のオープンタイムが適しています。この時間は、機械のコントロール パネルを使用して調整できます。

4. プレートの深さ

エッチングされたプレートの深さは、パッドが拾うことができるインクの量に影響します。深いプレートはより多くのインクを保持できるため、大きなデザインや厚いインクのデザインの印刷に適しています。ただし、版が深すぎると、インクが溢れたり、パッドがインクを吸い込みすぎて、印刷が汚くなる可能性があります。

プレートを選択するときは、印刷ジョブの要件を考慮してください。細かい部分の場合は、浅いプレート（約 10 ～ 20 ミクロン）をお勧めします。面積が大きい場合やインク層が厚い場合には、より深いプレート (20 ～ 40 ミクロン) がより適切な場合があります。

5. 基板の位置決め

正確な印刷には、素材を適切に配置することが不可欠です。基板は基板ホルダーにしっかりと設置し、その位置をパッドおよびエッチングプレートと合わせてください。位置がずれていると、印刷が中心からずれたり、歪んだりする可能性があります。

ほとんどのタンポグラフィー機械には、位置を微調整できる調整可能な素材ホルダーが付いています。測定ツールを使用して、素材が正しく中心に配置されていることを確認します。

さまざまな種類のタンポグラフィー装置の使用

タンポパッド印刷機

のタンポパッド印刷機幅広い用途に適した汎用性の高いマシンです。このマシンのパラメータを設定するときは、上記の一般的なガイドラインに従ってください。ただし、その特殊な設計と機能により、追加の考慮事項が必要になる場合があります。

たとえば、このマシンには、より正確なパラメータ調整を可能にする、より高度な制御システムが搭載されている場合があります。これらの機能を活用して、印刷プロセスを最適化します。また、本機によって推奨されるパッドやインクの種類が異なる場合がありますので、必ずメーカーの指示に従ってください。

SDカードタンポン印刷機

のSDカードタンポン印刷機SD カードなどの小さくて平らなオブジェクトに印刷する場合によく使用されます。このような小さな素材に高品質の印刷を保証するには、この機械の印刷パラメータを慎重に調整する必要があります。

SD カードの表面は滑らかなので、汚れや不均一なインク転写を避けるために、パッドの圧力と速度を正確に設定する必要があります。印刷領域のサイズが小さいことを考慮して、インクのオープンタイムも調整する必要がある場合があります。

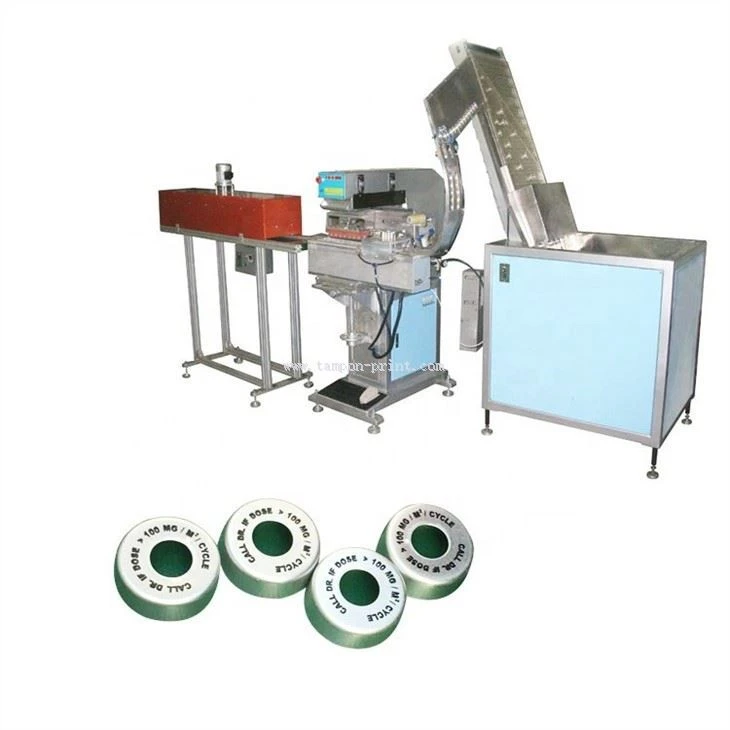

自動1色メタルキャップパッドプリンター

の自動1色メタルキャップパッドプリンター金属キャップへの印刷用に特別に設計されています。金属キャップには独特の表面質感と曲率があるため、印刷パラメータを設定する際には特別な注意が必要です。

インクが金属表面にしっかりと付着するように、パッドの圧力を調整する必要があります。金属基材に適した特殊なタイプのインクを使用する必要がある場合もあります。さらに、印刷物が金属キャップの曲面の中心に正しく配置されていることを確認するには、素材の位置決めが非常に重要です。

一般的な問題のトラブルシューティング

パラメータを適切に設定しても、印刷プロセス中に問題が発生する場合があります。よくある問題とその解決策をいくつか示します。

かすかなプリント

印刷が薄い場合は、パッドの圧力を確認してください。低すぎるとインクが適切に転写されない可能性があります。インク残量やインクオープンタイムも確認できます。インク レベルが低いか、インクのオープン時間が短いと、印刷がかすれる可能性があります。

ぼやけたプリント

ぼやけたプリントは、多くの場合、過剰なパッド圧力または速いパッド速度によって引き起こされます。圧力を下げてパッドの速度を下げて、問題が改善するかどうかを確認します。また、パッドの状態も確認してください。磨耗したパッドも印刷がぼやける原因になることがあります。

不完全なプリント

不完全なプリントは、エッチングされたプレート上の破片または基板の位置がずれていることが原因である可能性があります。エッチングされたプレートを徹底的に洗浄し、基板が適切に配置されていることを確認します。

結論

タンポグラフィー機での印刷パラメータの設定は複雑ですが、やりがいのあるプロセスです。重要なパラメータを理解し、上記のガイドラインに従うことで、タンポグラフィー機で高品質の印刷を実現できます。

タンポグラフィー機械のサプライヤーとして、当社は最高の機械と技術サポートを提供することに尽力しています。タンポグラフィー機械の購入に興味がある場合、またはパラメータ設定についてさらにサポートが必要な場合は、詳細な打ち合わせのためにお気軽にお問い合わせください。当社は、お客様の印刷プロセスを最適化し、お客様の特定の要件を満たすよういつでもお手伝いいたします。

参考文献

• 『パッド印刷技術ハンドブック』（国際パッド印刷協会）
• タンポパッド印刷機、SDカードタンポン印刷機、自動1色メタルキャップパッドプリンターのメーカーマニュアル。
